Componentes

Publicado en por javier morales

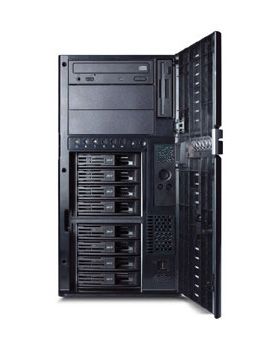

Servidor: El servidor es aquel o aquellos ordenadores que van a compartir sus recursos hardware y software con los demás equipos de la red. Sus características son potencia de cálculo, importancia de la información que almacena y conexión con recursos que se desean compartir.

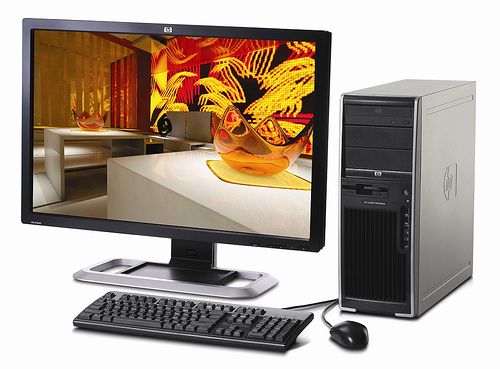

Estación de trabajo:Los ordenadores que toman el papel de estaciones de trabajo aprovechan o tienen a su disposición los recursos que ofrece la red así como los servicios que proporcionan los Servidores a los cuales pueden acceder.

Gateways o pasarelas: Es un hardware y software que permite las comunicaciones entre la red local y grandes ordenadores (mainframes). El gateway adapta los protocolos de comunicación del mainframe (X25, SNA, etc.) a los de la red, y viceversa.


Bridges o puentes: Es un hardware y software que permite que se conecten dos redes locales entre sí. Un puente interno es el que se instala en un servidor de la red, y un puente externo es el que se hace sobre una estación de trabajo de la misma red. Los puentes también pueden ser locales o remotos. Los puentes locales son los que conectan a redes de un mismo edificio, usando tanto conexiones internas como externas. Los puentes remotos conectan redes distintas entre sí, llevando a cabo la conexión a través de redes públicas, como la red telefónica, RDSI o red de conmutación de paquetes.

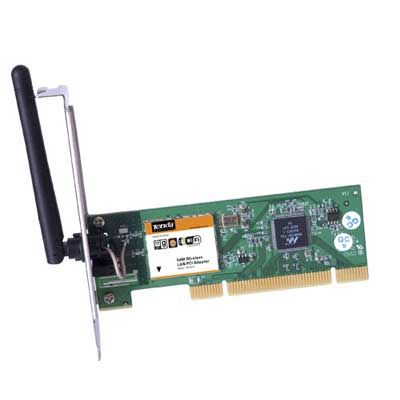

Tarjeta de red: También se denominan NIC (Network Interface Card). Básicamente realiza la función de intermediario entre el ordenador y la red de comunicación. En ella se encuentran grabados los protocolos de comunicación de la red. La comunicación con el ordenador se realiza normalmente a través de las ranuras de expansión que éste dispone, ya sea ISA o PCMCIA. Aunque algunos equipos disponen de este adaptador integrado directamente en la placa base.

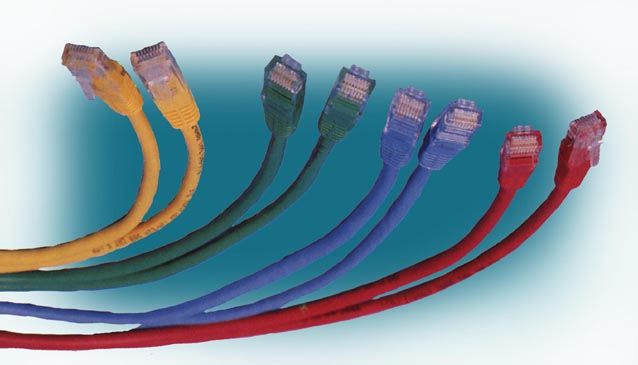

El medio: Constituido por el cableado y los conectores que enlazan los componentes de la red. Los medios físicos más utilizados son el cable de par trenzado, par de cable, cable coaxial y la fibra óptica (cada vez en más uso esta última).

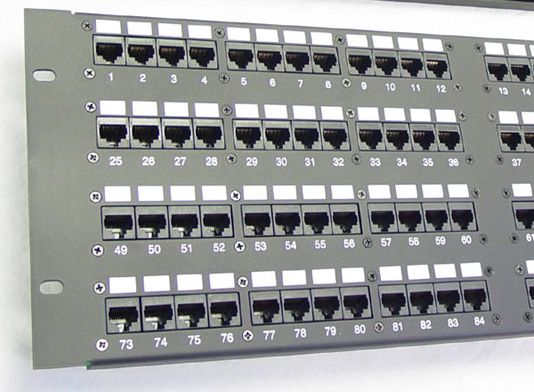

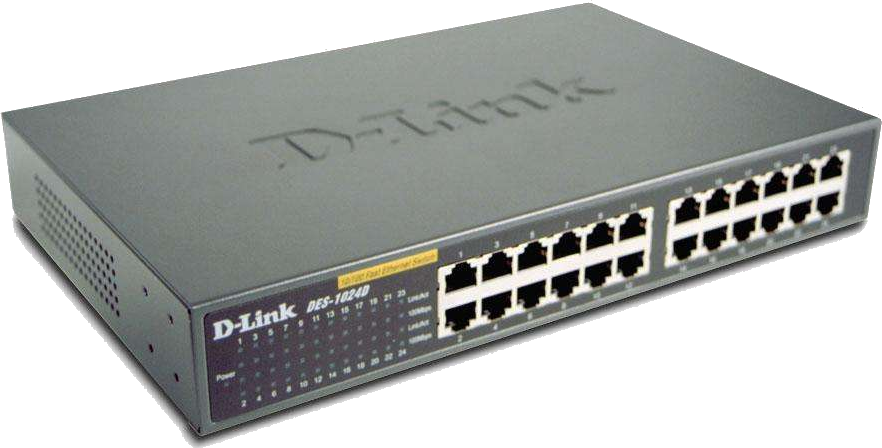

Concentradores de cableado: Una LAN en bus usa solamente tarjetas de red en las estaciones y cableado coaxial para interconectarlas, además de los conectores, sin embargo este método complica el mantenimiento de la red ya que si falla alguna conexión toda la red deja de funcionar. Para impedir estos problemas las redes de área local usan concentradores de cableado para realizar las conexiones de las estaciones, en vez de distribuir las conexiones el concentrador las centraliza en un único dispositivo manteniendo indicadores luminosos de su estado e impidiendo que una de ellas pueda hacer fallar toda la red.



Existen dos tipos de concentradores de cableado:
1.    Concentradores pasivos: Actúan como un simple concentrador cuya función principal consiste en interconectar toda la red.

2.    Concentradores activos: Además de su función básica de concentrador también amplifican y regeneran las señales recibidas antes de ser enviadas.
Los concentradores de cableado tienen dos tipos de conexiones: para las estaciones y para unirse a otros concentradores y así aumentar el tamaño de la red. Los concentradores de cableado se clasifican dependiendo de la manera en que internamente realizan las conexiones y distribuyen los mensajes. A esta característica se le llama topología lógica.

Existen dos tipos principales:
1.    Concentradores con topología lógica en bus (HUB): Estos dispositivos hacen que la red se comporte como un bus enviando las señales que les llegan por todas las salidas conectadas.

2.    Concentradores con topología lógica en anillo (MAU): Se comportan como si la red fuera un anillo enviando la señal que les llega por un puerto al siguiente
